سیستم های میترینگ (Fiscal Metering Systems)

شرکت مهندسی بهبود فرآیند کنترل در راستای صیانت از دارایی های عمومی در فرآیند مبادلات نفتی و گازی، جهت حصول اطمینان از صحت کارکرد، دقت اندازه گیری و تضمین ایمنی بالا، کلیه عملیات محاسباتی و نظارتی عبور جریان را مطابق با استانداردهای معتبر بین المللی در طراحی و ساخت سامانه های اندازه گیری (میترینگ) خود ارایه می کند. این شرکت، مجموعه فعالیت های این واحد مهندسی خود را متمرکز بر کاهش قابل توجه زیان مالی ناشی از عدم دقت در اندازه گیری تولیدات شرکت های نفت و گاز در ایران نموده است.

از جمله ابعاد حایز اهمیت در ارایه بهترین خدمات به واحدهای نفت و گاز و پتروشیمی، ساخت سیستم های میترینگ با کاربرد در سرویس های مایع و گاز و نیز ساخت سیستم های میترینگ با کاربرد در سرویس های دو-فازی، یا چند فازی، با قابلیت ثبت دبی نفت، گاز و آب به صورت جداگانه است.



توان مهندسی شرکت بهبود فرآیند کنترل در حوزه ی طراحی مهندسی میترینگ

چارت سازمانی واحد میترینگ

شرکت بهبود فرآیند کنترل با سابقه ده سال طراحی، تامین، نصب و راه اندازی انواع تجهیزات در صنایع نفت، گاز و پتروشیمی با همکاری دفترهای رسمی خود در خارج از ایران به عنوان مجری فرآیند خرید و حمل کالا و همچنین نصب و راه اندازی سیستم های میترینگ، تمامی تلاش خود را در جهت تامین تجهیزات از برترین تولیدکنندگان بین-المللی معطوف نموده است.

سامانه مدیریت کیفیت

شرکت بهبود فرآیند کنترل، محصولات، دستگاه ها و خدمات خود را بر اساس سامانه مدیریت کیفیت مطابق با استانداردهای معتبر بین المللی در صنایع نفت، گاز و پتروشیمی ارایه می نماید:

  • سامانه مدیریت کیفیت ایزو 9001
  • کنترل مدارک دقیق مطابق با دستورالعمل کیفیت و روش ها
  • به کارگیری نیروهای شایسته در تمام بخش ها با پایبندی به اصول بهبود مداوم
  • ممیزی داخلی کیفیت به صورت منظم
  • پایبندی به راهبرد های طراحی خلاقانه
  • برقراری ارتباط نزدیک با مشتری در تک تک پروژه ها، به ویژه در مرحله طراحی
  • تفسیر و اعمال دقیق خواسته های مشتری، الزامات قانونی و نظام کیفیتی
  • برنامه ریزی تفصیلی پروژه و کیفیت
  • سابقه درخشان در زمینه تامین بهترین کالا و خدمات برای بیش از 10 سال در صنعت نفت، گاز، پتروشیمی و صنایع وابسته
  • مدیریت و کنترل دقیق خرید (تهیه) کالا توسط کارشناسان ارشد و خبره
  • سامانه موثر اعلام و کنترل عدم مطابقت ها همراه با راه کارهای اصلاحی آن در مراحل تفصیلی
  • امکان انجام آزمون تایید در کارخانه مجموعه با حضور مشتری (FAT)
  • آزمون کامل عملیاتی و اجرایی (SAT)
  • نظارت بر تهیه و تدارک قطعات یدکی و پشتیبانی در محل









توان عملیاتی شرکت بهبود فرآیند کنترل در فاز ساخت و اجرای پروژه ها

برخی از تجهیزات کارگاهی

از جمله ابعاد حایز اهمیت در ارایه بهترین خدمات به واحدهای نفت و گاز و پتروشیمی، وجود کارگاه ساخت و تولید بوده که این مجموعه با برخورداری از فضای کارگاهی بیش از 1400 مترمربع و نیز دستگاه های مورد نیاز که شرح مختصری از آن در زیر آمده، توان عملیاتی خود را به حد مطلوب رسانده است:

  • نورد ورق تا ضخامت 25 میلیمتر و به عرض 215 سانتیمتر
  • دستگاه جوشکاری زیرپودری
  • دستگاه جوشکاری آرگون
  • دستگاه برش کاری پلاسما (استنلس استیل)
  • دستگاه برش NC
  • انواع دستگاه های جوش ریکتی فایر
  • انواع دستگاه های جوشکاری CO2
  • دستگاه دریل رادیال
  • دستگاه تراشکاری
  • دستگاه برش ریلی
  • لیفتراک
  • سایر ابزار مورد نیاز

برخی از توانمندی های کارگاهی

  • طراحی
  • تهیه (خریداری) مواد اولیه و تجهیزات مورد نیاز پروژه (MTO)
  • ساخت و آماده سازی قطعات
  • جوشکاری
  • مونتاژ
  • In-line Liner and Outline Coating
  • سند بلاست(Sand Blasting)
  • نصب الکترونیک، ابزار دقیق و تابلو کنترل، مارشالینگ و کنترل پنل
  • بازرسی و آزمایش (FAT)
  • بسته بندی و نگه داری



صیانت از دارایی های عمومی در مبادلات نفت و گاز، مشروط به اندازه گیری دقیق مقدار آنها است. با توجه به حجم زیاد و نیز ارزش بالای تولیدات شرکت های نفت و گاز در ایران، زیان مالی ناشی از عدم دقت در اندازه گیری، چشمگیر خواهد بود. جهت حصول اطمینان از صحت کارکرد، دقت اندازه گیری، و نیز تضمین ایمنی بالا، کلیه عملیات محاسباتی و نظارتی با ایجاد سامانه میترینگ با مدیریت یکپارچه، صورت خواهد گرفت.



سیستم های میترینگ با کاربرد در سرویس های مایع و گاز

روش های میترینگ در مجموعه بهبود فرآیند کنترل

  • Orifice Plate and Differential Pressure Flowmeters

یکی از روش های اصلی اندازه گیری دبی سیال از جمله مایع، گاز، و بخار در داخل خط لوله، وارد کردن ابزاری است که باعث افت فشار می شود. با اندازه گیری افت فشار ایجاد شده بین بالا دست و پایین دست و در دست داشتن چگالی و برخی دیگر از پارامترهای دخیل در انجام محاسبات، می توان مقدار دبی سیال را تعیین نمود.

  • Turbine Flowmeters

فلومترهای توربینی، ابزار دقیق و قابل اتکایی هستند که برای اندازه گیری فلوی مایع و گاز مورد استفاده قرار می گیرند. عبور سیال پر فشار از پره های فلومتر، سبب چرخیدن روتور می شود. از آنجا که سرعت چرخش روتور در یک محدوده معین، با فلوی سیال رابطه خطی دارد، می توان دبی سیال را محاسبه نمود.

  • Positive Displacement Flowmeters

در این روش، سیال از یک اورفیس که در داخل فلومتر نصب شده، عبور داده می شود در حالی که دو بای پس در دو سوی اورفیس تعبیه شده اند. فشار دینامیک اورفیس باعث می شود که قسمتی از سیال وارد بای پس شود که مجهز به یک اسیلاتور است. فرکانس خروجی تولید شده که متناسب با سرعت سیال است، بدین صورت قابل اندازه گیری است.

  • Coriolis Flowmeters

در این روش، دو لوله موازی توسط یک سیم پیچ تحریک با فرکانس از پیش تعیین شده به نوسان در می آیند. با جریان سیال از درون دو لوله، نیرویی به نام کوریولیس در جهت عمود بر لوله ها وارد می شود، که در ورودی و خروجی فلومتر به صورت متضاد عمل کرده، باعث تغییر شکل جزئی در دو لوله می شود. این انحراف توسط سنسورهای مغناطیسی که در ورودی و خروجی لوله نصب شده اند، اندازه گیری شده و اختلاف فاز به دست می آید که با دبی جرمی سیال درون لوله رابطه دارد.

  • Ultrasonic Flowmeters

برای محاسبه ی حجم جریان، فلومتر اولتراسونیک، سرعت جریان سیال را با استفاده از امواج فراصوتی اندازه می گیرد. جریان سنج های فراصوتی نه تنها تحت تاثیر ویژگی های آکوستیک سیال هستند، بلکه دما، چگالی، گرانروی (ویسکوزیته) و ذرات معلق نیز می توانند بر جریان اندازه گیری شده اثر گذارند. با وجود گرانقیمت بودن این فلومترها، هزینه به کارگیری و نگهداری آنها چشمگیر نیست.

سيستم ميترينگ خط اتیلن پتروشيمی کاويان ( باختر)

  • برخی از سازندگان معتبر مورد استفاده در ساخت پکيج های اِین شرکت عبارتند از:

Behbood Farayand Control



سیستم های کنترل بالادست و مانیتورینگ در پروژه های میترینگ

هنگامی که با انتقال مالکیت فروش، صادرات و واردات ترکیب های هیدروکربنی نفت و گاز سر و کار داریم، عدم قطعیت در موارد جزیی و عدم استفاده از سیستم های نظارتی بالادست خسارت مالی قابل توجه به بار خواهد آورد. در نتیجه، به کارگیری دستگاه های میترینگ با دقت بالا، حایز اهمیت فراوانی است تا از دقت انتقال، اطمینان کامل حاصل شده و از احتمال خسارت مالی جلوگیری شود. استفاده از فلو-کامپیوترهای صنعتی که مختص سیستم های میترینگ ساخته شده اند نیز از جمله این موارد می باشند، که این شرکت در ارایه پکیج های میترینگ (مطابق با نظر متقاضی)، تجهیزات مورد نیاز را از تولیدکنندگان مطرح اروپایی یا امریکایی تامین می نماید. استفاده از سیستم های میترینگ، به واحد متقاضی این امکان را می دهد که جریان (Flow) عبوری را به صورت دقیق، قابل اطمینان و به صورت لحظه ای مشاهده نماید. همچنین قابلیت مشاهده و محاسبه Custody Transfer، Batch Loading و Deliveries نیز به طور لحظه ای و آن-لاین وجود داشته، امکان نمایش کلیه موارد بالا بر روی گوشی های همراه با سیستم عامل های iOS و Android لحاظ شده است.













سیستم های نمونه برداری، آنالایزر و سنجش پارامتر های کیفی مایعات

لزوم استفاده از سیستم های نمونه گیری در مایعات به منظور اندازه گیری کیفیت و محتویات محصول جهت ذخیره سازی در مخازن و انتقال به تانکرها و یا کشتی ها ضروری می باشد.

واحد ميترينگ شرکت بهبود فرآیند کنترل دارای قابلیت ارایه سیستم های کامل نمونه گیری، پایش لحظه ای و پارامترهایی چون Water in Oil، Oil in Water،Dissolved Oxygen (DO)، Vapor Pressure، Cl2 و Density جهت سامانه مانیتورینگ و همچنین محافظت از سیستم ها در برابر فرسایش و حفاظت از محیط زیست در برابر آلایندگی نیز می باشد.

سیستم های نمونه برداری، آنالایزر و سنجش پارامتر های کیفی گازها

سیستم های نمونه گیری گازها در میترینگ برای ارزیابی کیفیت آنها و تعیین عناصر موجود، میزان خورندگی و همچنین میزان رطوبت موجود ضروری است. با استفاده از این تجهیزات می توان ضریب ایمنی سیستم را از طریق اندازه گیری گازهای قابل اشتعال و نیز اکسیژن ارزیابی کرده، ارتقاء داد. این مجموعه شامل پروب نمونه گیری (Probe)، پمپ مکنده و فیلترهای جذب عناصر مخرب و همچنین گزینه خطوط انتقال گرم می باشد.

شرکت بهبود فرآیند کنترل، اریه دهنده سیستم های کامل آنالیز گاز شامل تجهیزات نمونه برداری، فیلترها، سیلندرهای کالیبراسیون و آنالایزرهای صنعتی دقیق و ضد انفجار می باشد. این تجهیزات برای اندازه گیری خلوص و مانیتورینگ انواع گازها از جمله SO2, CO2, H2S، CO، H2، CnHm و نقطه شبنم ارایه می شود که در پروسه تولید و اندازه گیری گازهای آلاینده محیط زیست، اهمیت زیادی دارند. این شرکت در تمام مراحل پروژه – از مشاوره تا نصب و راه اندازی سیستم ها – در کنار مشتریان محترم خواهد بود.

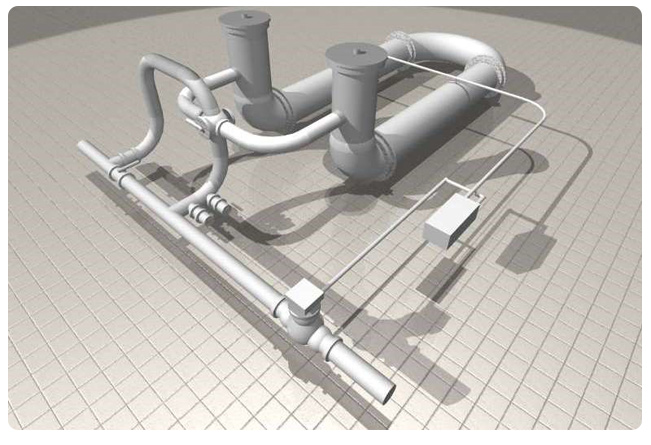

سیستم های پروور و کالیبراسیون

هنگامی که با انتقال و یا فروش ترکیب های هیدروکربنی نفت و گاز سر و کار داریم، خطا حتی در موارد جزیی منجر به خسارت مالی قابل توجه می شود. در نتیجه، اطمینان کامل از دقت فلومتر، حایز اهمیت فراوانی است.

در تمام سامانه های میترینگ مالی (Batching & Custody Transfer)، اصل بر مبنای به حداقل رساندن خطا در سراسر سامانه است. شرکت بهبود فرآیند کنترل، پروورهای Bidirectional ارایه می کند که از مطمئن ترین دستگاه های موجود برای اعتبارسنجی و کالیبراسیون خروجی های فلومتر بوده و فاکتورهای کنتور را تعیین می کند. این روش ساده و دقیقی برای کالیبره کردن فلومترها در محل نصب است تا از دقت مقدار دبی اندازه گیری شده اطمینان کامل حاصل شود.
